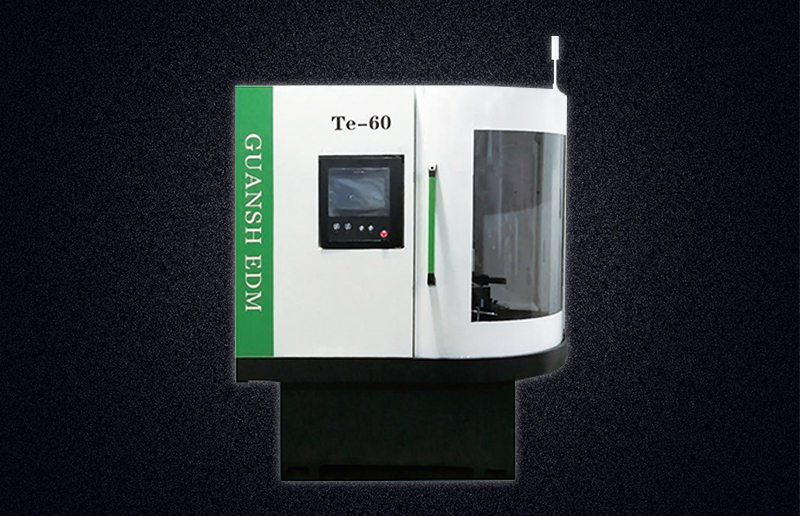

PCD锯片放电加工机 - Te60

  • 产品概述
  • 技术参数

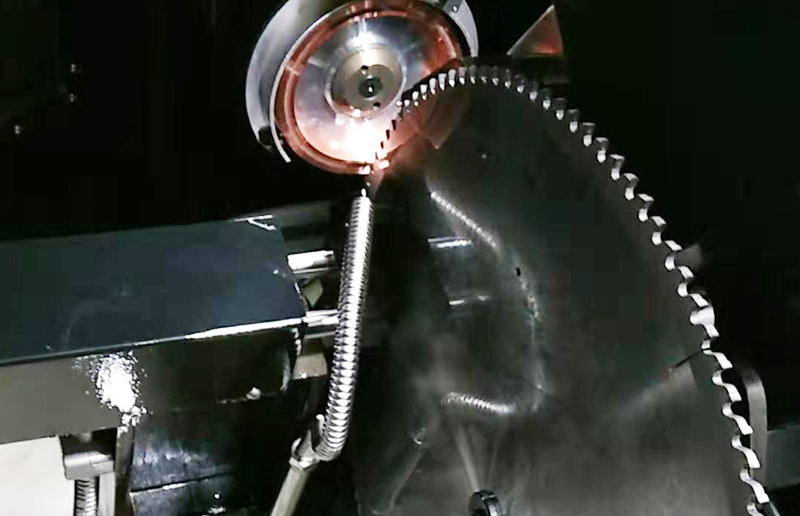

·用于金刚石锯片侧面和顶面的加工。

·可使用紫铜或石墨电极、自动车削、自动补偿。

·采用传统的硬质合金锯片磨削平台,结合放电加工技术,比刀具平台更适合,更准确,更有效、调机更简便。

·菜单式产品管理设计,只需将产品参数录入菜单系统,机械自动调整相关参数,且一次输入,长期保存,即调用即工作。

·主动火灾识别和应急处理系统,确保更安全。

·自主研发放电加工系统,多档分级加工,可根据不同客户类型,选择不同放电级别,以达到锯齿表面光洁度与效率的优先选择。

·粗精磨一次完成,无需单独精加工。

·梯齿、尖齿、倒角齿等各种复杂齿型自由组合,一次完成。


电气信息
项目参数项目参数
电源电压:三相五线制(380V+220V)总 功 率:3KW
空气气压:0.5±0.1MPa额定功率:1.5KW
需除湿处理
加工能力
项目参数项目参数
加工效率:约2—4分钟/齿直径范围:100—600mm
齿距范围:≤40mm齿宽范围:≤15mm
前角范围:-5°— 20°向心角:-20°— +20°
向周角:0~10°齿侧高度差:0.03mm
后角范围:8°— 20°后倾角:-45°— +45°
径跳精度:≤0.03mm放电介质:标准电火花液
机床信息
外形尺寸1.4*1.6*2.0m重量1.5T
常用消耗品
电火花液、电极、电极用导电针、过滤器、PCD双头刀
